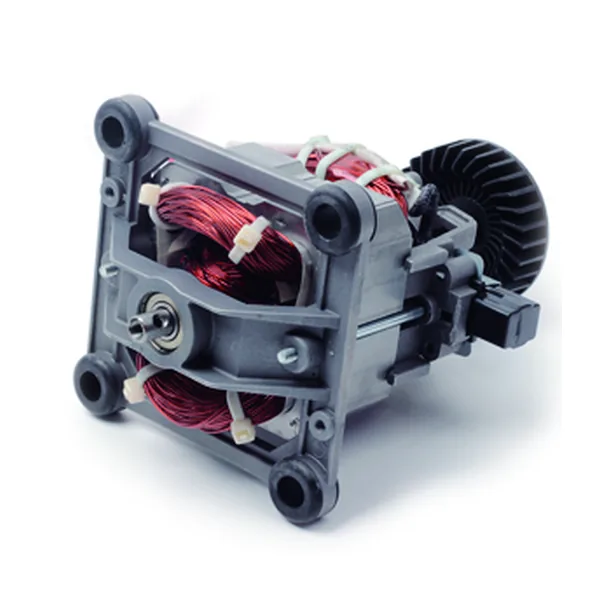

交流串激电机
ZYU9535-C72 系列
面向家电、风机及其他 OEM 产品的交流串激电机平台，适用于需要较高启动扭矩、紧凑结构和稳定性能的应用。

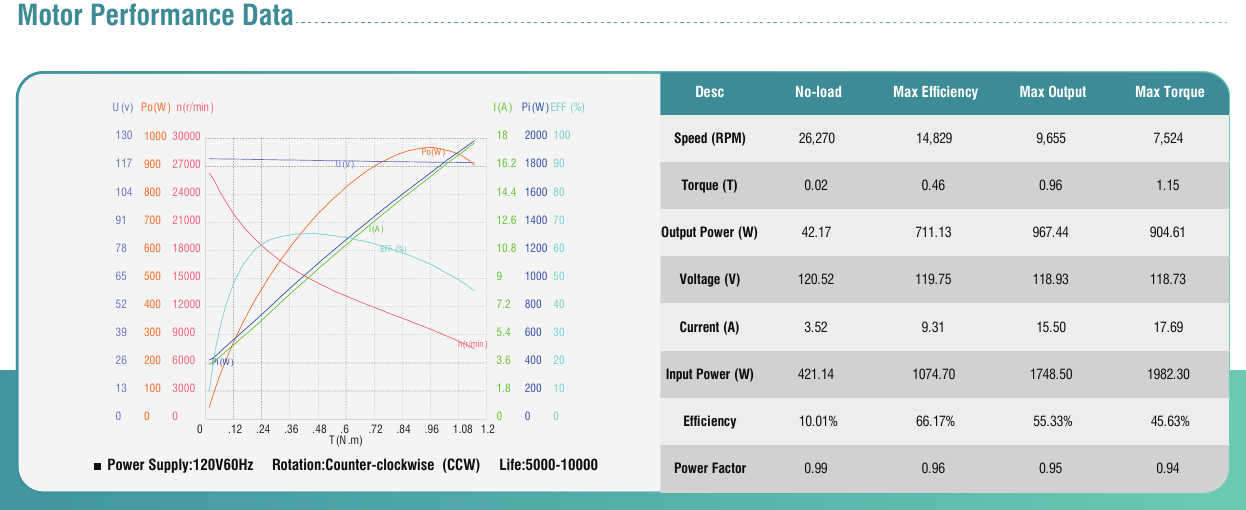

电机性能数据
实测工作点
以下为 ZYU9535-C72 目录配置的代表性测试数据。最终电机选型与性能应结合产品实际负载和工作制进行确认。
| 参数 | 空载 | 最高效率点 | 最大输出点 | 最大扭矩点 |
|---|---|---|---|---|
| 转速（RPM） | 26,270 | 14,829 | 9,655 | 7,524 |
| 扭矩（N·m） | 0.02 | 0.46 | 0.96 | 1.15 |
| 输出功率（W） | 42.17 | 711.13 | 967.44 | 904.61 |
| 电压（V） | 120.52 | 119.75 | 118.93 | 118.73 |
| 电流（A） | 3.52 | 9.31 | 15.50 | 17.69 |
| 输入功率（W） | 421.14 | 1074.70 | 1748.50 | 1982.30 |
| 效率 | 10.01% | 66.17% | 55.33% | 45.63% |
| 功率因数 | 0.99 | 0.96 | 0.95 | 0.94 |
目录技术资料

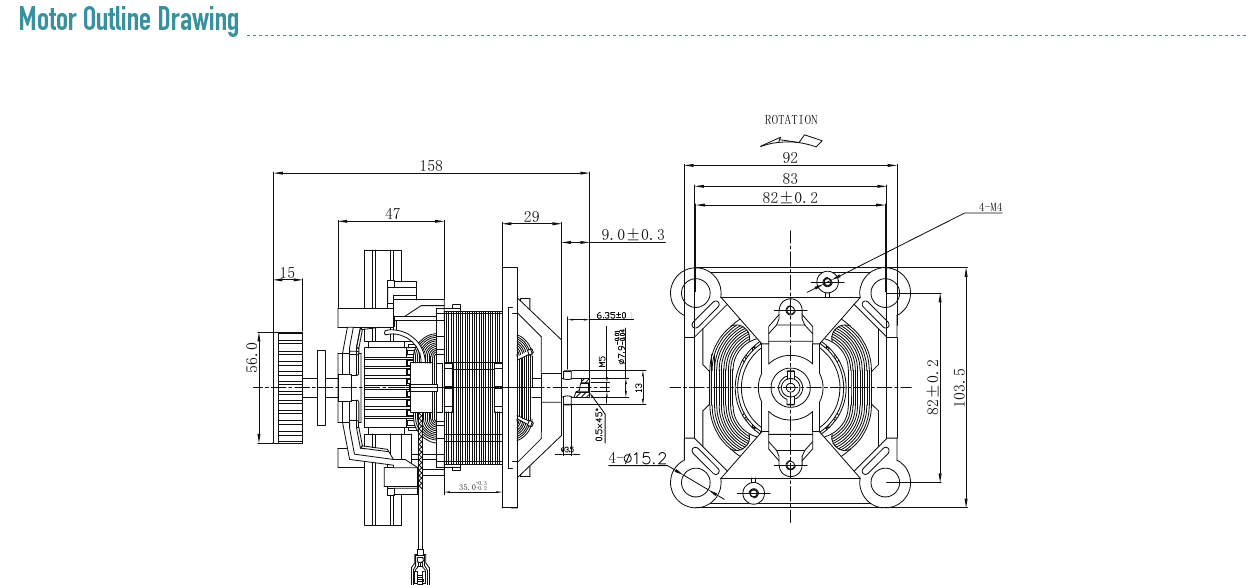

外形图与性能曲线
查看 ZYU9535-C72 目录配置中的主要安装尺寸、性能曲线和测试工作点。以下资料适合初步选型，最终结构和性能需结合具体项目确认。
目录图纸和性能数据仅用于初步评估，不构成量产规格承诺。正式尺寸、公差、绕组及工作点需在项目验证后确认。
索取 CAD／详细规格 →平台特点
面向紧凑型家电集成
高启动扭矩
支持紧凑型家电机构中较高要求的启动工况。
高功率体积比
适合电机安装空间受限的紧凑型应用。
铜线绕组
目录结构以稳定性能和耐用性为设计重点。
逆时针旋转
代表性目录测试配置采用逆时针旋转。
气流驱动能力
可作为风机及气流相关家电设计的初始选型平台。
热保护选项
可根据目标应用评估相应的保护配置。
OEM 定制：可根据项目规格评估电压、绕组、轴、安装方式、旋转方向、气流及热保护要求。
ZYU9535-C72 是否适合作为初始平台？
请提供目标电压、转速、扭矩、工作制、机械空间、项目阶段和预计年需求量，以便进行电机匹配。
