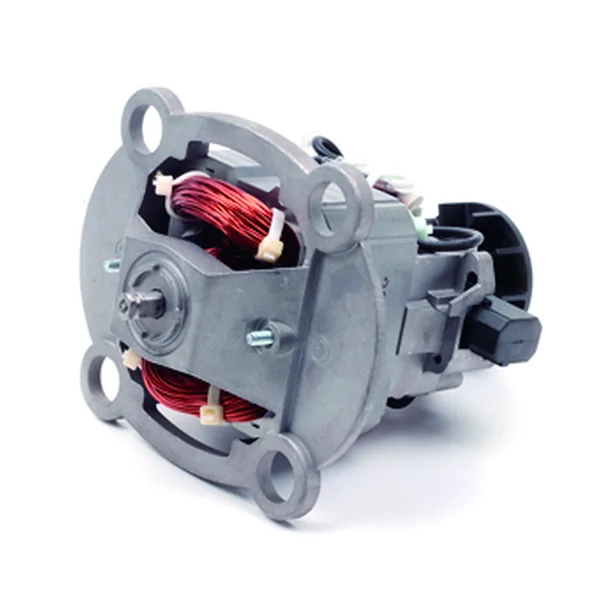

交流串激电机
ZYU9535 系列
面向家电、风机及其他 OEM 产品的交流串激电机平台，适用于需要较高启动扭矩、紧凑结构和稳定性能的应用。

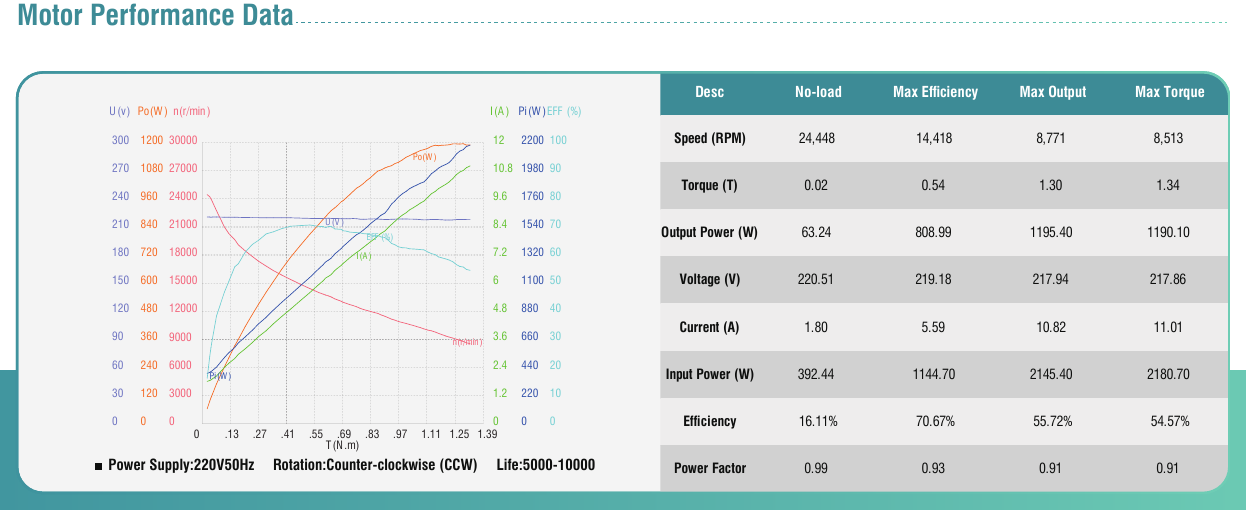

电机性能数据
实测工作点
以下为 ZYU9535 目录配置的代表性测试数据。最终电机选型与性能应结合产品实际负载和工作制进行确认。
| 参数 | 空载 | 最高效率点 | 最大输出点 | 最大扭矩点 |
|---|---|---|---|---|
| 转速（RPM） | 24,448 | 14,418 | 8,771 | 8,513 |
| 扭矩（N·m） | 0.02 | 0.54 | 1.30 | 1.34 |
| 输出功率（W） | 63.24 | 808.99 | 1195.40 | 1190.10 |
| 电压（V） | 220.51 | 219.18 | 217.94 | 217.86 |
| 电流（A） | 1.80 | 5.59 | 10.82 | 11.01 |
| 输入功率（W） | 392.44 | 1144.70 | 2145.40 | 2180.70 |
| 效率 | 16.11% | 70.67% | 55.72% | 54.57% |
| 功率因数 | 0.99 | 0.93 | 0.91 | 0.91 |
目录技术资料

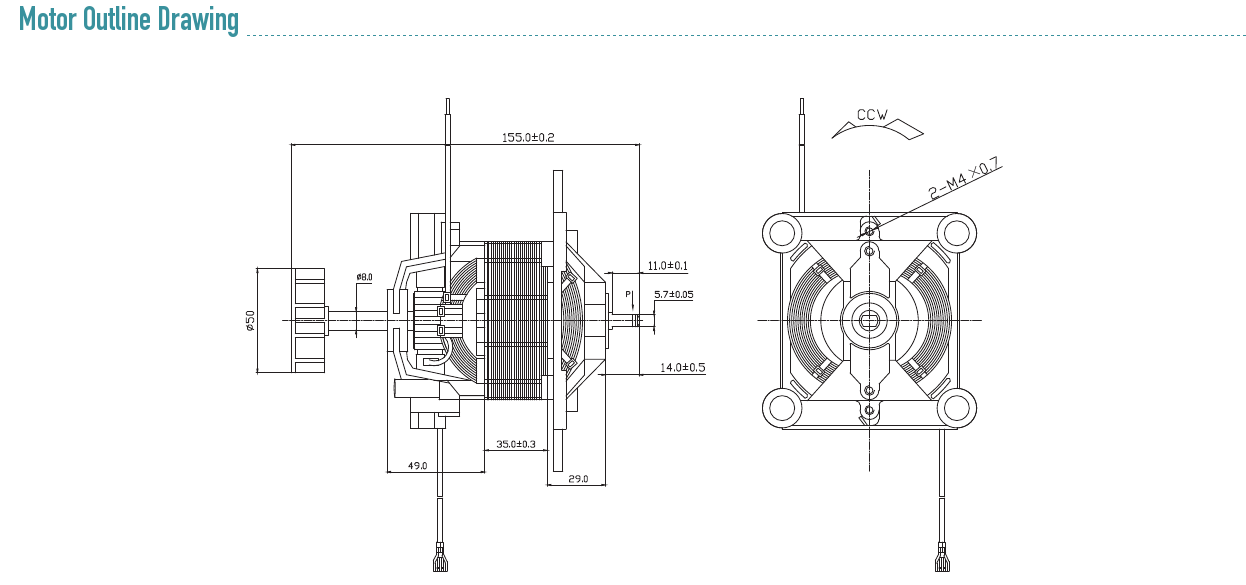

外形图与性能曲线
查看 ZYU9535 目录配置中的主要安装尺寸、性能曲线和测试工作点。以下资料适合初步选型，最终结构和性能需结合具体项目确认。
目录图纸和性能数据仅用于初步评估，不构成量产规格承诺。正式尺寸、公差、绕组及工作点需在项目验证后确认。
索取 CAD／详细规格 →平台特点
面向紧凑型家电集成
高启动扭矩
支持紧凑型家电机构中较高要求的启动工况。
高功率体积比
适合电机安装空间受限的紧凑型应用。
铜线绕组
目录结构以稳定性能和耐用性为设计重点。
逆时针旋转
代表性目录测试配置采用逆时针旋转。
气流驱动能力
可作为风机及气流相关家电设计的初始选型平台。
热保护选项
可根据目标应用评估相应的保护配置。
OEM 定制：可根据项目规格评估电压、绕组、轴、安装方式、旋转方向、气流及热保护要求。
ZYU9535 是否适合作为初始平台？
请提供目标电压、转速、扭矩、工作制、机械空间、项目阶段和预计年需求量，以便进行电机匹配。
